Захваты для технических тканей 10-20 кН

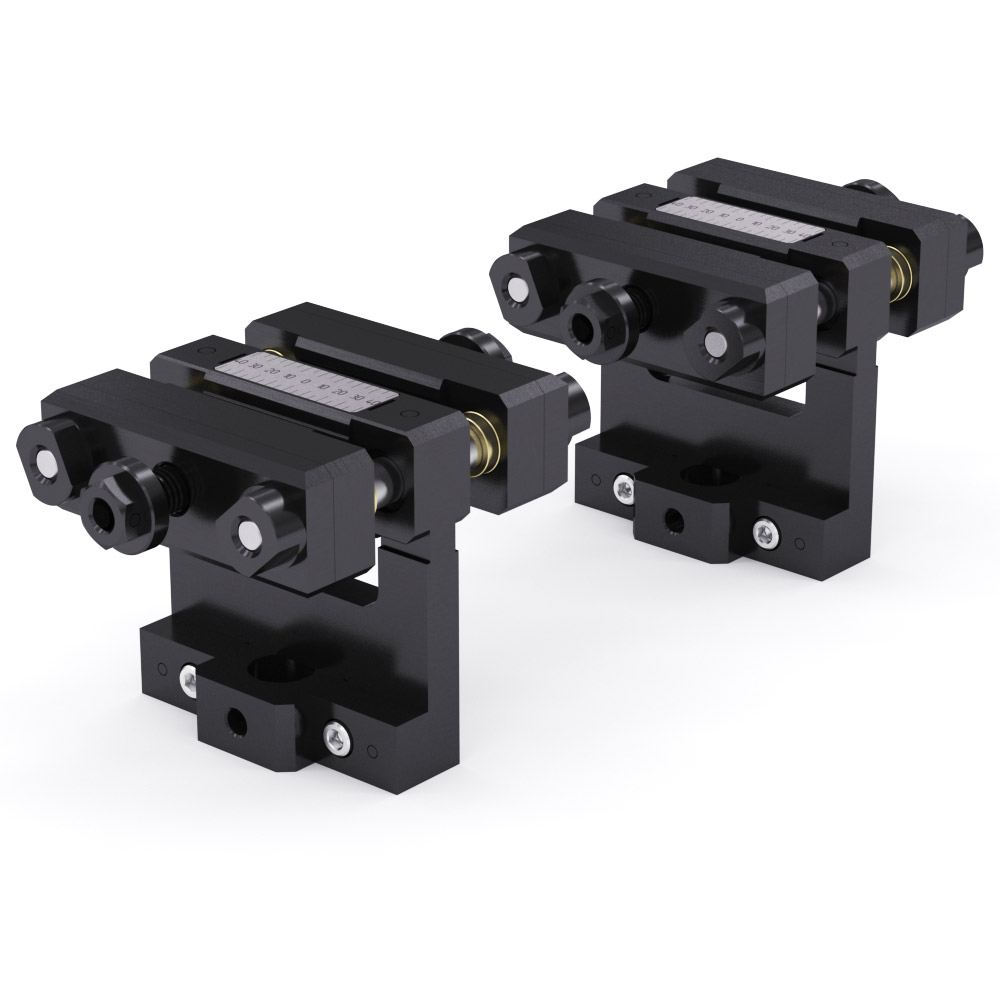

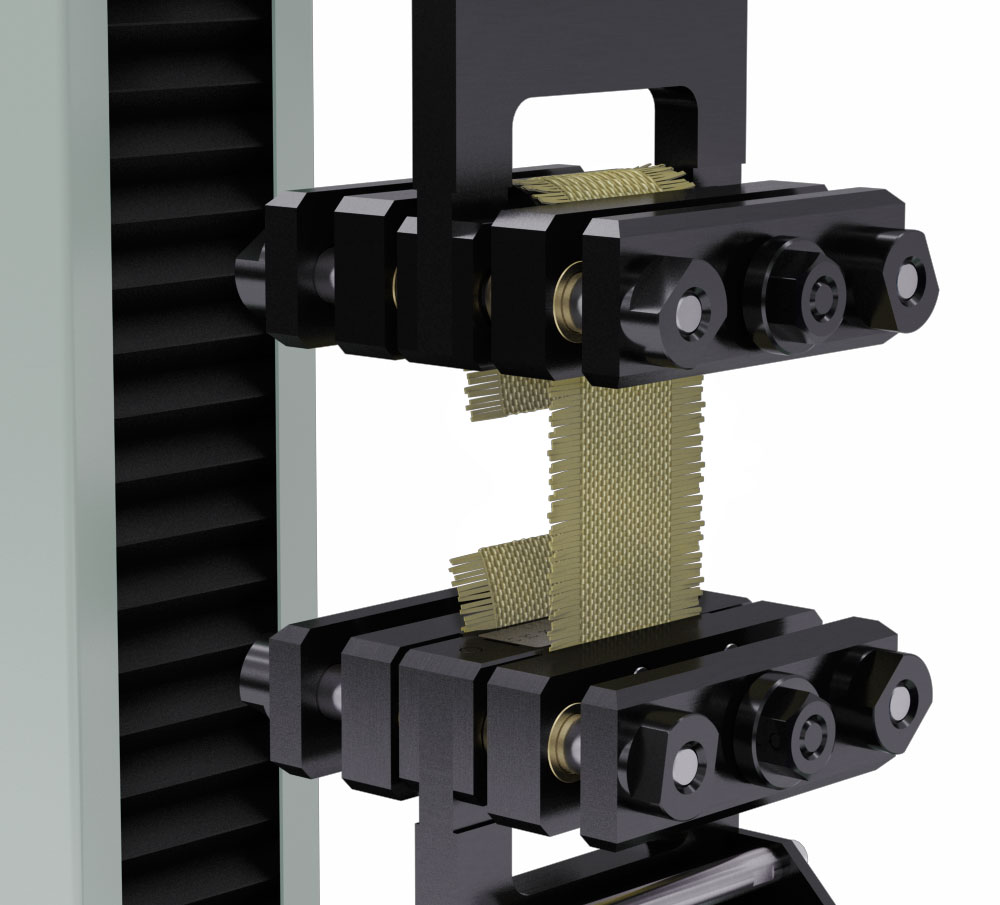

Комплект захватов 8.1201-1 предназначен для закрепления и удержания образцов из технических тканей при испытании на осевое растяжение (по согласованию с заказчиком с предварительным натяжением образца
Комплект захватов предназначен для работы в помещениях лабораторного типа при температуре окружающей среды от плюс 10 до плюс 35oС и относительной влажности от 45 до 80 %.
Комплект захватов 8.1201-1 предназначен для закрепления и удержания образцов из технических тканей при испытании на осевое растяжение (по согласованию с заказчиком с предварительным натяжением образца
Комплект захватов предназначен для работы в помещениях лабораторного типа при температуре окружающей среды от плюс 10 до плюс 35oС и относительной влажности от 45 до 80 %.
Технические характеристики
Наибольшая предельная нагрузка, кН: 20
Образец: технические и обрезиненные ткани
Рабочая ширина губок захватов, не менее, мм: 85
Высота губок захватов, мм: 30
Раскрытие губок захватов, не более, мм: 14
Присоединительные размеры, мм:
- диаметр оправки: 30
- диаметр палеца: 12
Габаритные размеры захвата (верхнего и нижнего), не более, мм: 245х156х160
Масса комплекта захватов, не более, кг: 24
Габаритные размеры, не более, мм:
- нижнего захвата: 158x130x175
- верхнего захвата: 130x130x175

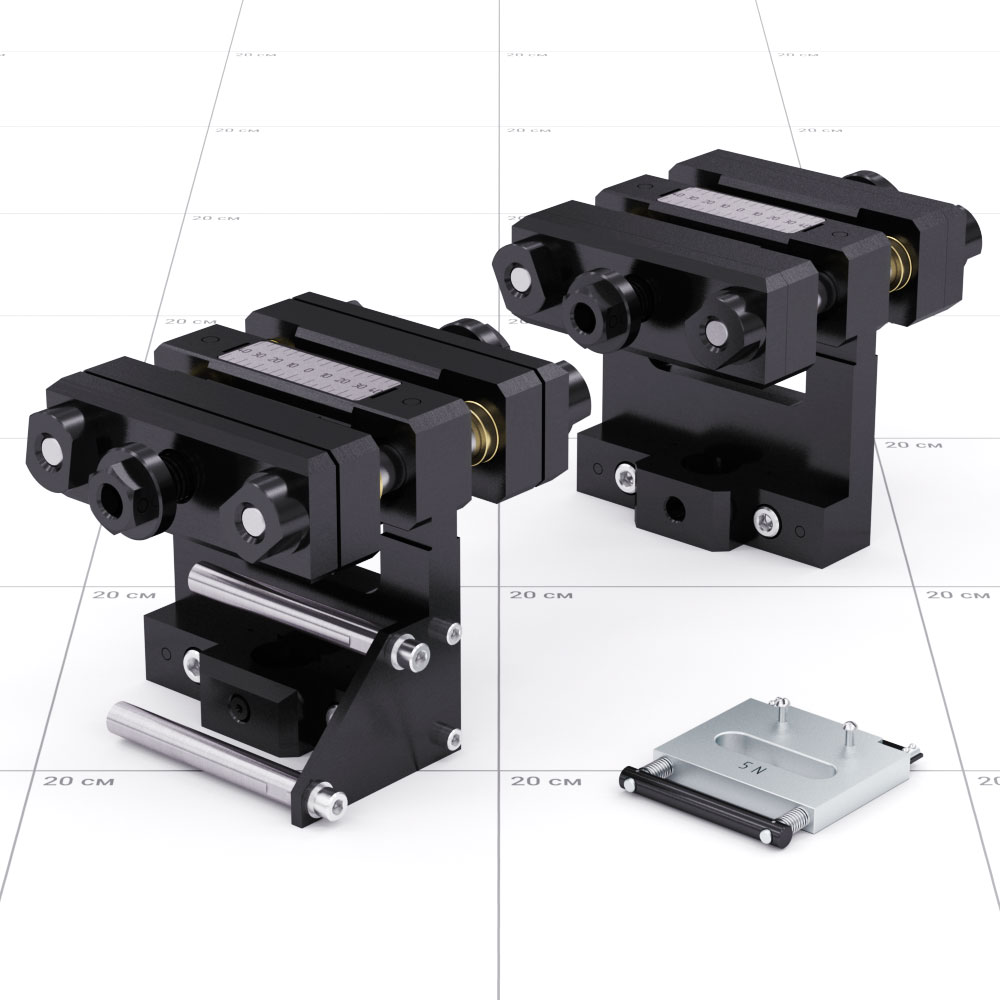

*С предварительным натяжением образца
Минимальная нагрузка при предварительном натяжении образца, Н: 0,15
Максимальная нагрузка при предварительном натяжении образца, Н: 20
Предельное отклонение нагрузки при предварительном натяжении образца от номинального значения, не более, %: 1
Габаритные размеры захватов, не более, мм:
- верхнего — 245х156х160Б
- нижнего — 245х168х352
Масса комплекта захватов, не более, кг: 28,0
*Комплект захватов с предварительным натяжением образца поставляется по согласованию с заказчиком
Базовая комплектация:
- Захват верхний — 1 шт.
- Захват нижний — 1 шт.
- Паспорт — 1 шт.
По дополнительному соглашению в комплект поставки может быть включено:
- Зажим — груз 1 N
- Зажим — груз 5 N
- Зажим — груз 0,15 N
- Палец d12х58
- Удлинитель d30-d30-170
- Гайка М33х1,5

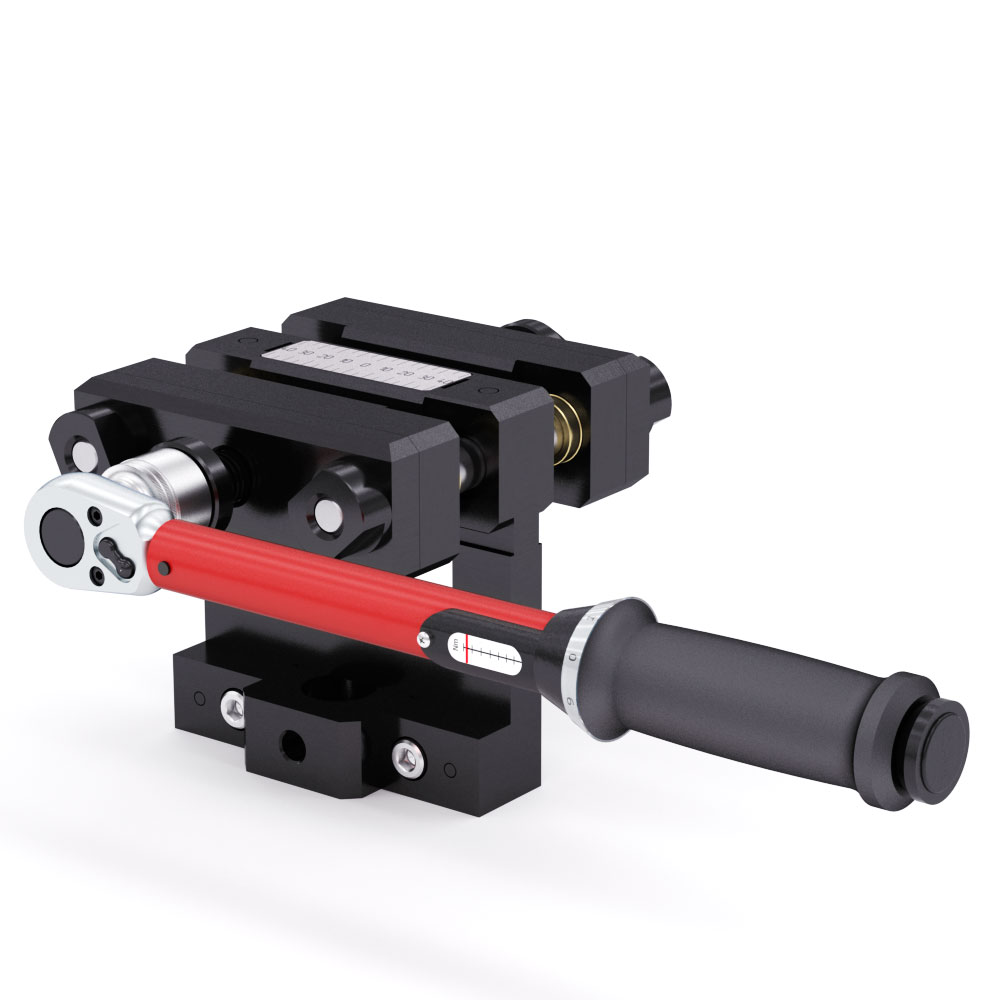

- Ключ динамометрический 1/2» 19-110Нм
- Головка накидная 1/2″ для шестигранной гайки 27 мм с рукояткой
* При поставке захвата в составе машины — палец не прилагается.
