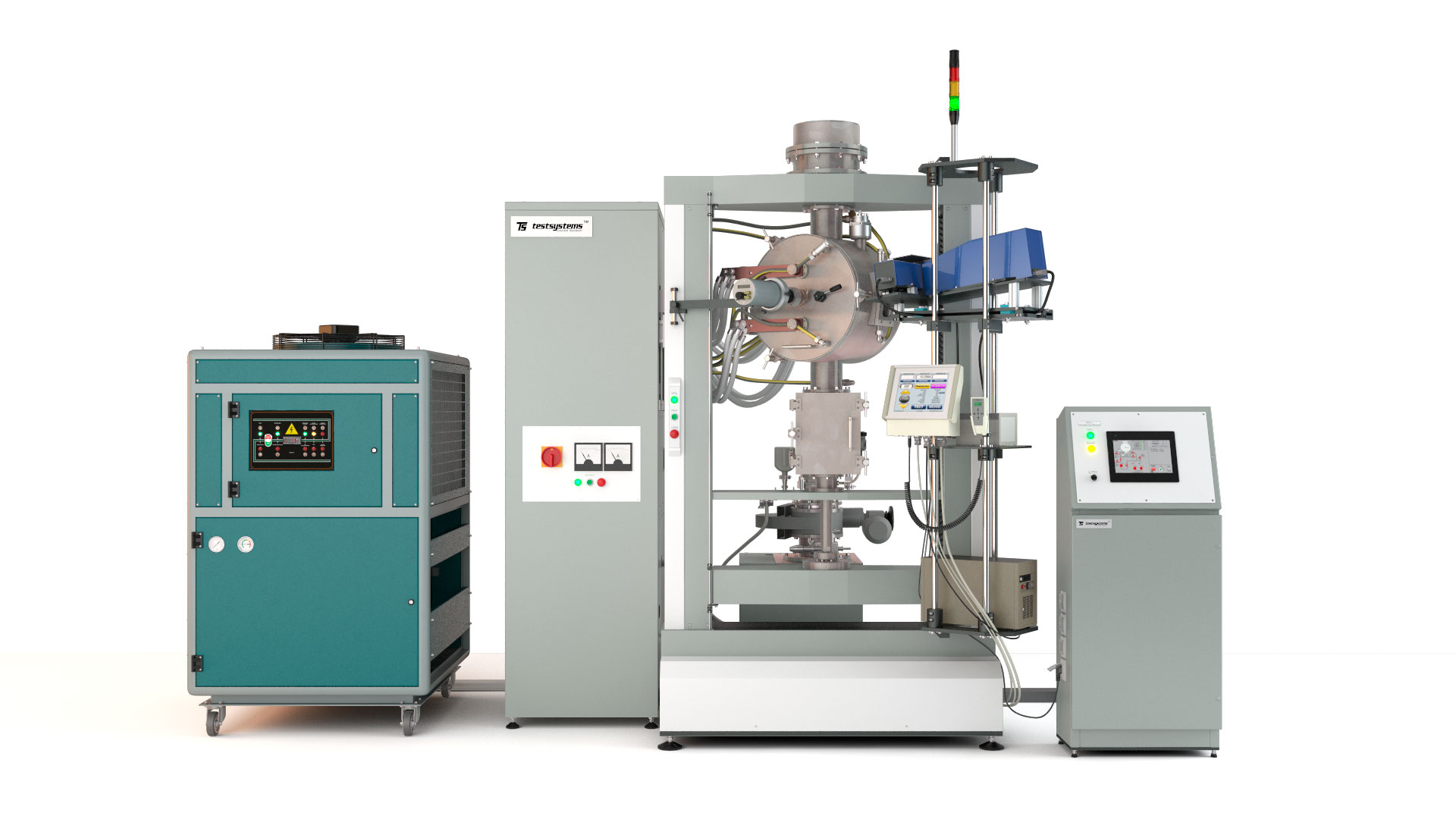

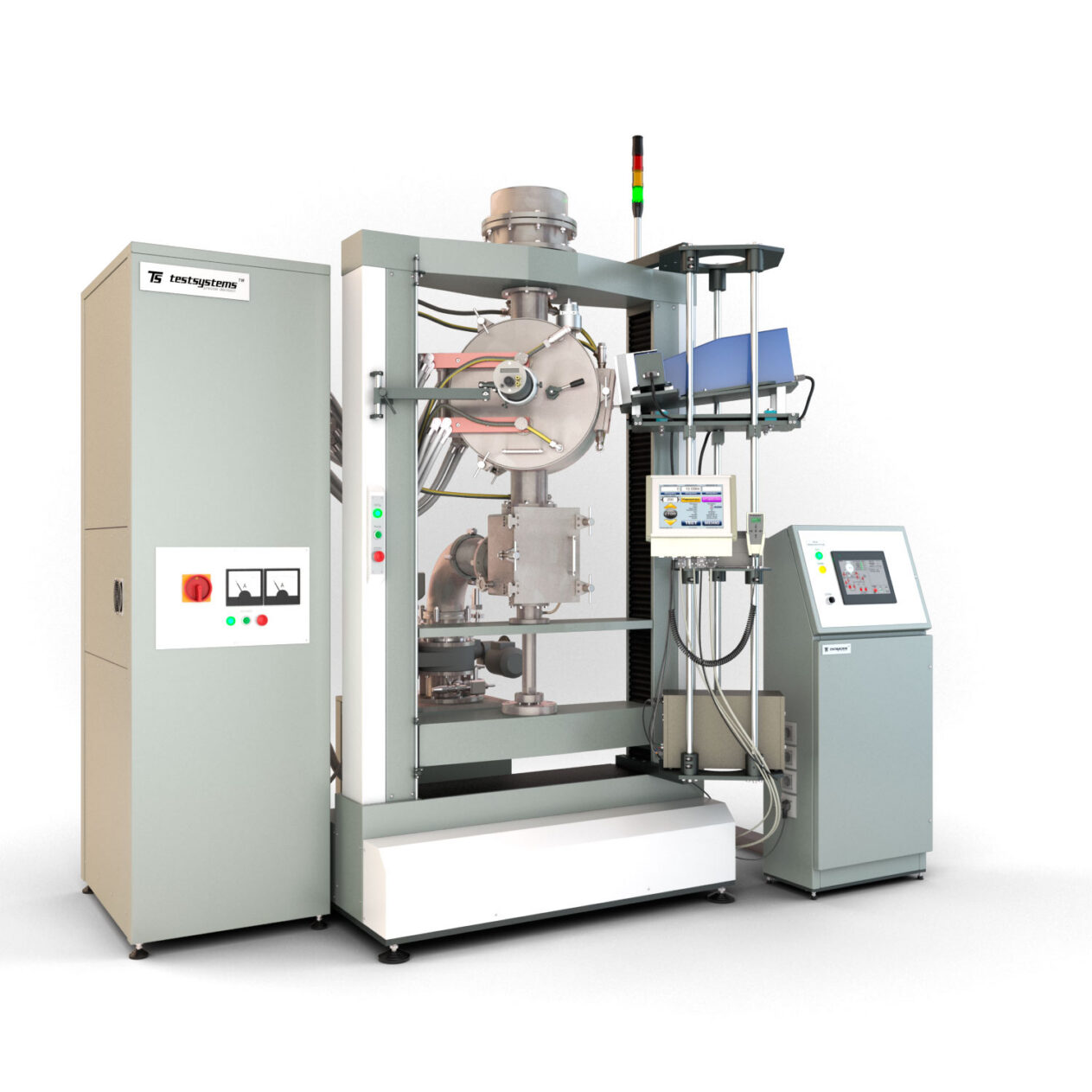

Установка для испытаний в вакууме ВТИ

Технические характеристики базовой машины

Виды испытания: растяжение, сжатие, релаксация, ползучесть и циклическое нагружение

Максимальная статическая нагрузка, кН: 50

Диапазоны измерения нагрузки, кН:

• 0,005 — 0,5
• 0,5 — 50

Пределы допускаемой погрешности измерения нагрузки

• диапазоне нагрузок от 0,005 кН до 0,5 кН — ±0,5%
• до 0,005 кН — ±0,025 Н
• от 0,5кН до 50кН — ±0,5%
• до 0,5кН — 2,5 Н

Величина хода активного захвата (внутри высокотемпературной камеры), не менее, мм: 120

Предел допускаемой погрешности измерения перемещения подвижной траверсы в диапазоне измерения, не более, мм

• от 0,1 до 50 — ±0,01 Н
• от 50 до 300 — ±0,1
• св 300 — ±0,5

Диапазон скоростей перемещения подвижной траверсы, мм/мин

• рабочая скорость — 0,005 — 50
• скорость позиционирования — 50 — 500

Пределы допускаемой погрешности поддержания рабочей скорости перемещения траверсы при нулевой или постоянной величине нагрузки

• в диапазоне от 0,005 до 2,5 мм/мин — ±0,005
• от 2,5 до 50 мм/мин — ±0,2%

Габаритные размеры, не более, мм: 2150х1300х1710

Потребляемая мощность, не более, кВт: 42

Электропитание установки: 400/230 В, 50 Гц

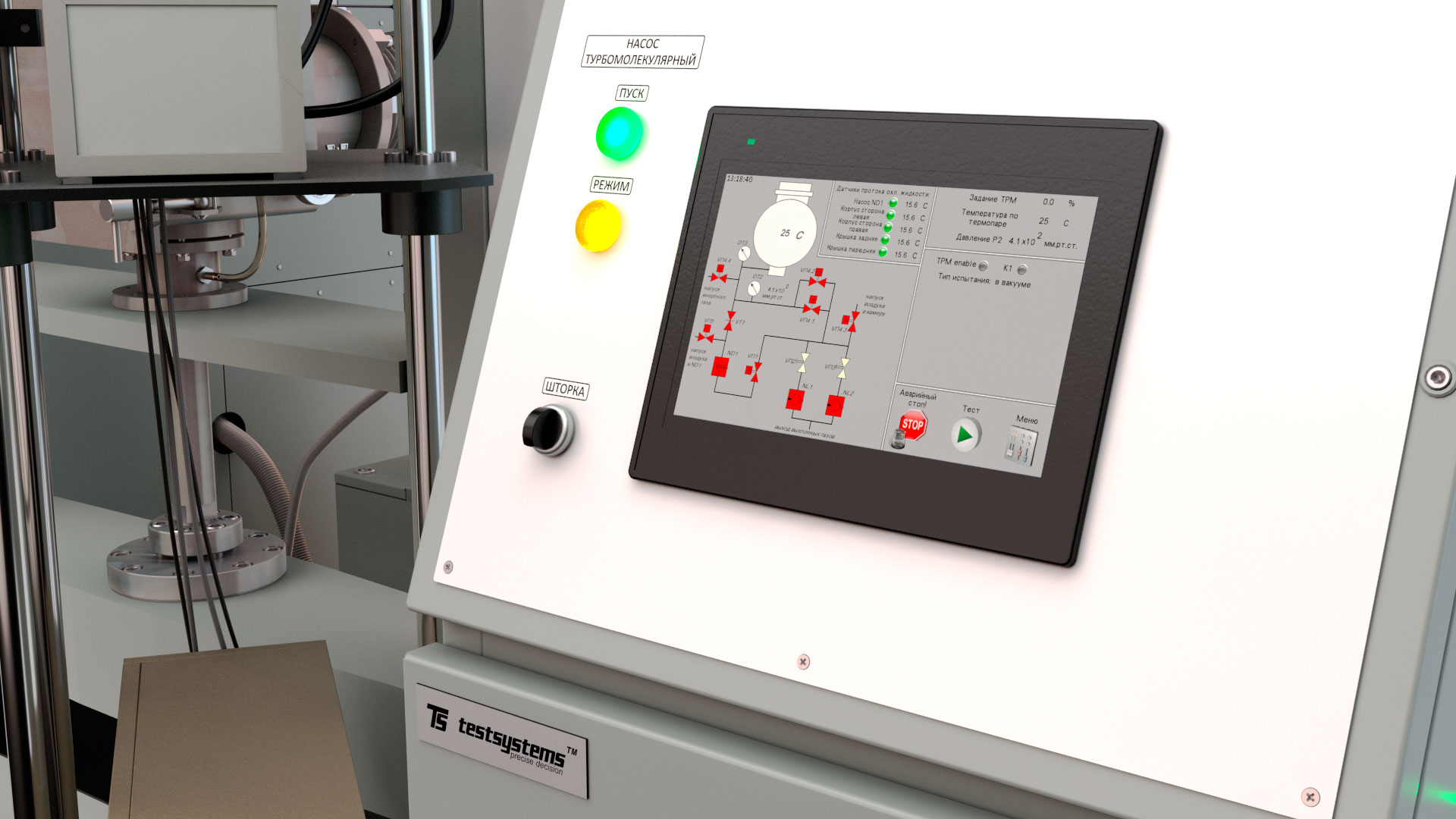

Технические характеристики вакуумной камеры

Диапазон рабочих температур внутри вакуумной камеры при испытании, °С

• • в вакууме — 800 — 2300
  • в среде инертного газа — 800 — 1500

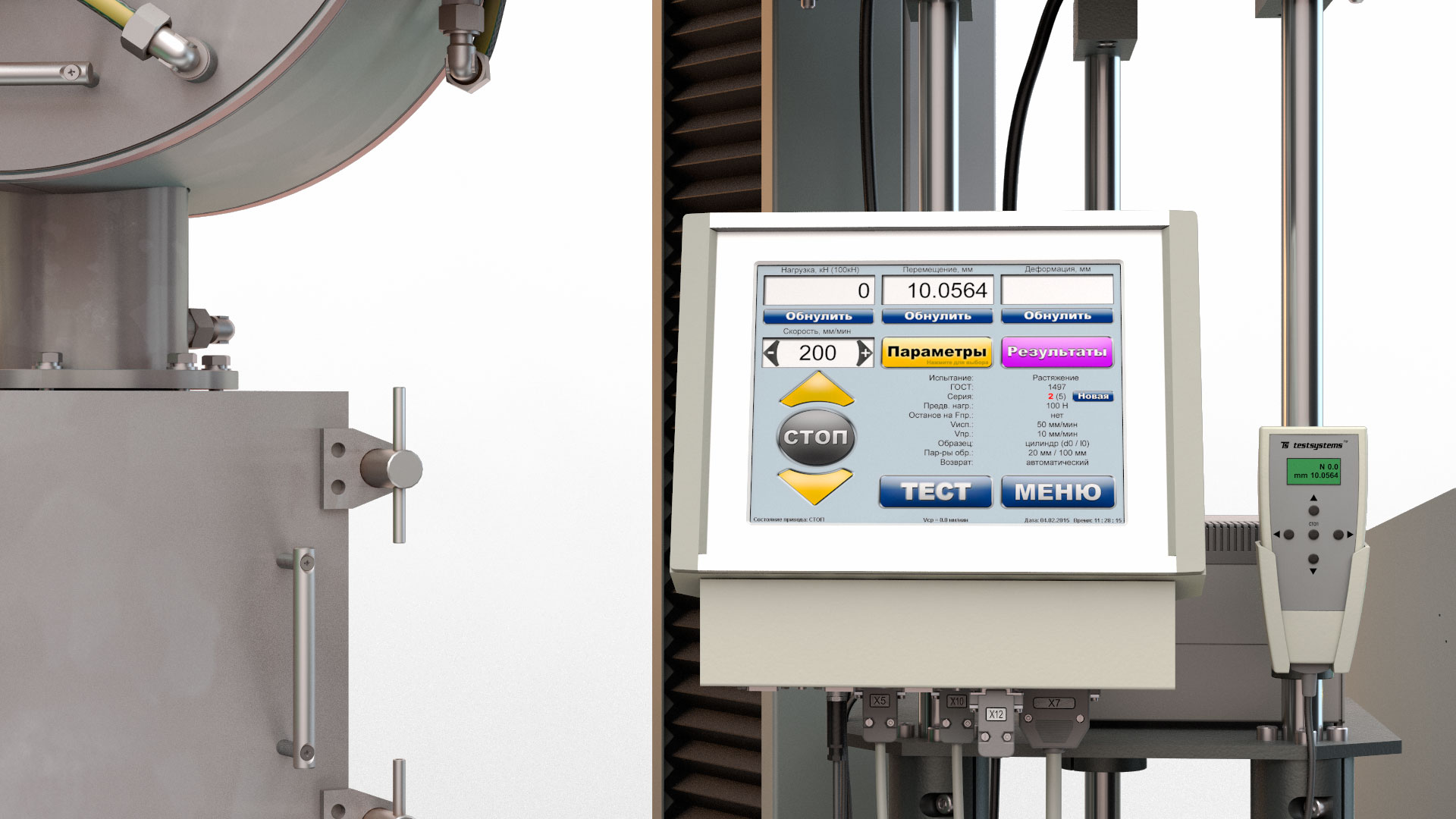

Пульт оператора

Микропроцессорный блок управления испытательной машины должен обеспечивать:

• проверку функционирования после первоначального включения машины;
• возможность проведения испытаний на растяжение, сжатие, релаксацию, ползучесть и циклическое нагружение;
• программирование параметров испытаний образцов в диалоговом режиме;
• автоматический режим проведения испытаний;
• возврат подвижной траверсы в исходное положение автоматически или по команде оператора;
• математическую обработку результатов испытания по заданному алгоритму;
• автоматическую цифровую защиту от перегрузки и аварийных ситуаций;
• ступенчатое и плавное задание скорости;
• вывод протокола испытания на лазерный принтер;
• возможность подключения электронных измерительных приборов;
• автоматическое обнуление;
• сохранение и архивирование протоколов испытаний;
• проведение испытания материалов в соответствии с требованиями ГОСТ 1497, ГОСТ 10006 – 80, ГОСТ 19040, ГОСТ 9651;
• проведение испытаний без и с учетом кривой жесткости машины.
