Копры маятниковые серии ТСМК до 450Дж
Копры маятниковые ТСМК предназначены для проведения механических испытаний в производственных и исследовательских лабораториях, отделах технического контроля предприятий, образовательных учреждениях для определения качества продукции из металлов, сплавов и пластмасс. Маятниковый копер позволяет определять следующие технические свойства и характеристики испытуемых образцов: энергия разрушения, ударная вязкость, сопротивление ударному воздействию, ударный изгиб и т.д.
Испытания образцов из металлов при пониженных температурах возможно с применением криостата.
Копры маятниковые ТСМК предназначены для проведения механических испытаний в производственных и исследовательских лабораториях, отделах технического контроля предприятий, образовательных учреждениях для определения качества продукции из металлов, сплавов и пластмасс. Маятниковый копер позволяет определять следующие технические свойства и характеристики испытуемых образцов: энергия разрушения, ударная вязкость, сопротивление ударному воздействию, ударный изгиб и т.д.
Испытания образцов из металлов при пониженных температурах возможно с применением криостата.
| Номер модели | ТСМК-5 | ТСМК-50 | ТСМК-450 | ТСМК-750 |
|---|---|---|---|---|
| Наибольший запас потенциальной энергии копра, Дж | 5 | 50 | 450 | 750 |
| Номинальное значение потенциальной энергии маятника, Дж** | 0,5; 1; 2; 2,5; 2,7; 4; 5 | 0,5; 1; 2; 2,5; 2,75; 4; 5; 5,5; 7,5; 11,0; 15; 22,0; 25; 50 | 150; 200; 250; 300; 450 | 300; 450; 600; 750 |
| Метод испытания | Шарпи Изод Ударное растяжение | Шарпи Изод Ударное растяжение | Шарпи | Шарпи |
| Система автоматической центровки образца* | – | – | + | + |
| Потребляемая мощность, кВт | 0,25 | 0,25 | 0,75 | 1,5 |
| Масса, не более, кг | 100 | 275 | 1200 | 1300 |
| Габаритные размеры ШxГxВ, не более, мм | 700х450х850 | 1400х650х1950 | 1900х900х1900 | 1900х1000х1900 |
Метрологические характеристики
- Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения — 0,5%
- Диапазон измерения энергии (от номинального значения потенциальной энергии маятника) — 10-80%
- Пределы допускаемой абсолютной погрешности измерения энергии — 1%
Условия эксплуатации:
- температура окружающего воздуха — от плюс 10 до плюс 30 °С
- относительная влажность воздуха — от 40 до 80 %
- атмосферное давление от 84 до 106 кПа
Параметры электрического питания
- напряжение питающей сети — от 207 до 253 В
- частота питающей сети — от 49 до 51 Гц
Маятниковые копры выпускаются в 3-х модификациях, отличающихся максимальным запасом потенциальной энергии маятника, габаритными размерами и массой.
Конструктивно копры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ ограничен паролями. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
Копры маятниковые ТСМК отвечают всем требованиям для проведени испытаний по стандартам:
Испытания образцов из металлов и сплавов на ударный изгиб по методу Шарпи: ГОСТ 9454, 9455, ISO148-2-1998, ASTM-А370.
Испытания образцов из металлов и сплавов на ударную вязкость по методу Изода: ГОСТ 19109-84.

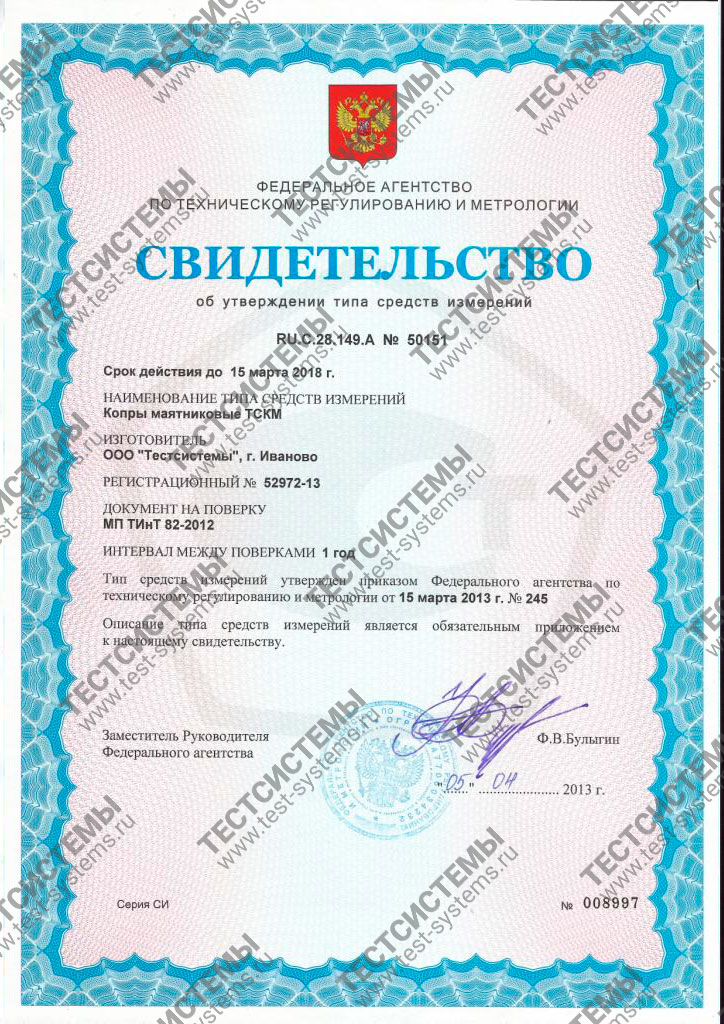

Все копры серии «ТСМК» внесены в Госреестр средств измерений и имеют действующее свидетельство об утверждении типа средства измерений.
Маятниковые копры серии ТСМК отличаются следующими преимуществами:
- Эргономичная одностоечная конструкция стойки копра обеспечивает удобство установки образцов
- Моторизованный подъем молота с автоматическим возвратом в исходное положение после испытания
- Комплексная система безопасности с электрической блокировкой дверей рабочей зоны и молота
- Датчик углового перемещения с высоким разрешением для точного измерения угла положения молота
- По дополнительному соглашению снабжается устройством смены угла зарядки от 5° до 150° с градацией 5°
- Пульт оператора с цветным сенсорным дисплеем обеспечивает простое и эргономическое управление
- Математическая обработка результатов испытания
- Вывод информации о результатах испытаний на дисплей пульта оператора
- Сохранение результатов на ПК
- Вывод протоколов испытаний с пульта управления на лазерный принтер
- Быстрая замена оснастки
Пульт оператора
Все маятниковые копры серии ТСМК оснащены пультом оператора с цветным сенсорным дисплеем:
- разрешение экрана 800х600 точек
- энергонезависимая память с питанием от литиевого элемента и часами реального времени
Пульт оператора обеспечивает вывод на индикацию следующих данные:
- номер испытания
- значение энергии, затраченной на разрушение образца
- значение ударной вязкости
- угол зарядки
- проведение статистической обработки результатов испытаний
- в режиме “Поверка” – значение угла отклонения маятника от вертикального положения и соответствующей этому углу энергии
Оператор имеет возможность ввода следующих параметров:
- номера партий образцов
- значения потенциальной энергии
- значения геометрических размеров образца (толщина, высота)
Вывод протокола испытания на лазерный принтер или передача данных на ПК для дальнейшей обработки и анализа.
- Копер маятниковый с пультом оператора
- Лазерный принтер
- Боек для испытаний по методу Шарпи в соответствии с ГОСТ 9454-78 для молота
- Опорная плита (наковальня) для проведения испытания по Шарпи в соответствии с ГОСТ 9454-78
- Устройство (типа пинцет) для быстрой ручной установки образца (при нормальной, повышенной и пониженной температурах). Форма щеток пинцета позволяет устанавливать образец с центровкой на опорах
- Комплект документации:
- руководство по эксплуатации на копер ТСМК
- инструкция оператору
- копия методики поверки копра ТСМК
- копия описания типа средств измерений ТСМК
- копия сертификата об утверждении типа копров ТСМК
- оригинал свидетельства о первичной поверке копра ТСМК
- Программно-технический комплекс (Настольный ПК или ноутбук, лазерный принтер) со специальным программным обеспечением
- Боек для испытаний по методу Изод в соответствии с ГОСТ 19109-84 для молота
- Опорная плита (наковальня) для проведения испытания по Изод в соответствии с ГОСТ 19109-84
- Автоматическое центрирующее устройство, активирующееся после закрытия двери
- Жидкостной криостат (- 80° С)
