Измерительные усилители ТС 225
Усилители измерительные ТС 225 (далее — усилители) предназначены для измерений электрических сигналов от тензометрических датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигналов по цифровому интерфейсу в персональный компьютер.
Принцип действия усилителей основан на преобразовании входных сигнaлов от полномостовых тензометрических датчиков в цифровую форму прецизионным аналогоцифровым преобразователем, дальнейшей их обработке и отображении результатов измерений на дисплее.
Усилители измерительные ТС 225 (далее — усилители) предназначены для измерений электрических сигналов от тензометрических датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и передачи цифровых значений измеренных сигналов по цифровому интерфейсу в персональный компьютер.
Принцип действия усилителей основан на преобразовании входных сигнaлов от полномостовых тензометрических датчиков в цифровую форму прецизионным аналогоцифровым преобразователем, дальнейшей их обработке и отображении результатов измерений на дисплее.
| Номер модели | ТС 225.1-2 | ТС 225.1-6 | ТС 225.2 | ТС 225.3 |
|---|---|---|---|---|
| Kласс точности | 0,002 | 0,002 | 0,005 | 0,01 |
| Пределы измерений коэффициента преобразования, мВ/В | 2,5; 4,5 | 2,5; 4,5 | 3 | 3 |
| Количество измерительных каналов | 2 | 6 | 1 | 1 |
| Несущая частота, Гц | 225 | 225 | 225 | 225 |
| Напряжение возбуждения, В | 5 | 5 | 2,4; 5 | 2,4; 5 |
| Диапазон эквивалентного электрического сопротивления измерительной части моста, Ом | от 80 до 2000 | от 80 до 2000 | от 180 до 2000 | от 180 до 2000 |
| Потребляемая мощность, Вт, не более | 35 | 45 | 5 | 5 |
| Масса, не более, кг, не более | 4,5 | 7,0 | 0,4 | 0,4 |
| Габаритные размеры ВхШхГ, мм, не менее | 200х400х300 | 200х455х300 | 210х105х50 | 210х105х50 |
Условия эксплуатации:
- температура окружающего воздуха — от плюс 10 до плюс 35 °С
- относительная влажность воздуха — от 40 до 80 %
- атмосферное давление от 84 до 106 кПа
Параметры электрического питания
- напряжение питающей сети — от 207 до 253 В
- частота питающей сети — от 50 до 60 Гц
Усилители выпускаются в четырех модификациях (ТС 225.1-2, ТС 225.1-6, ТС 225.2,ТС 225.3)*, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками.

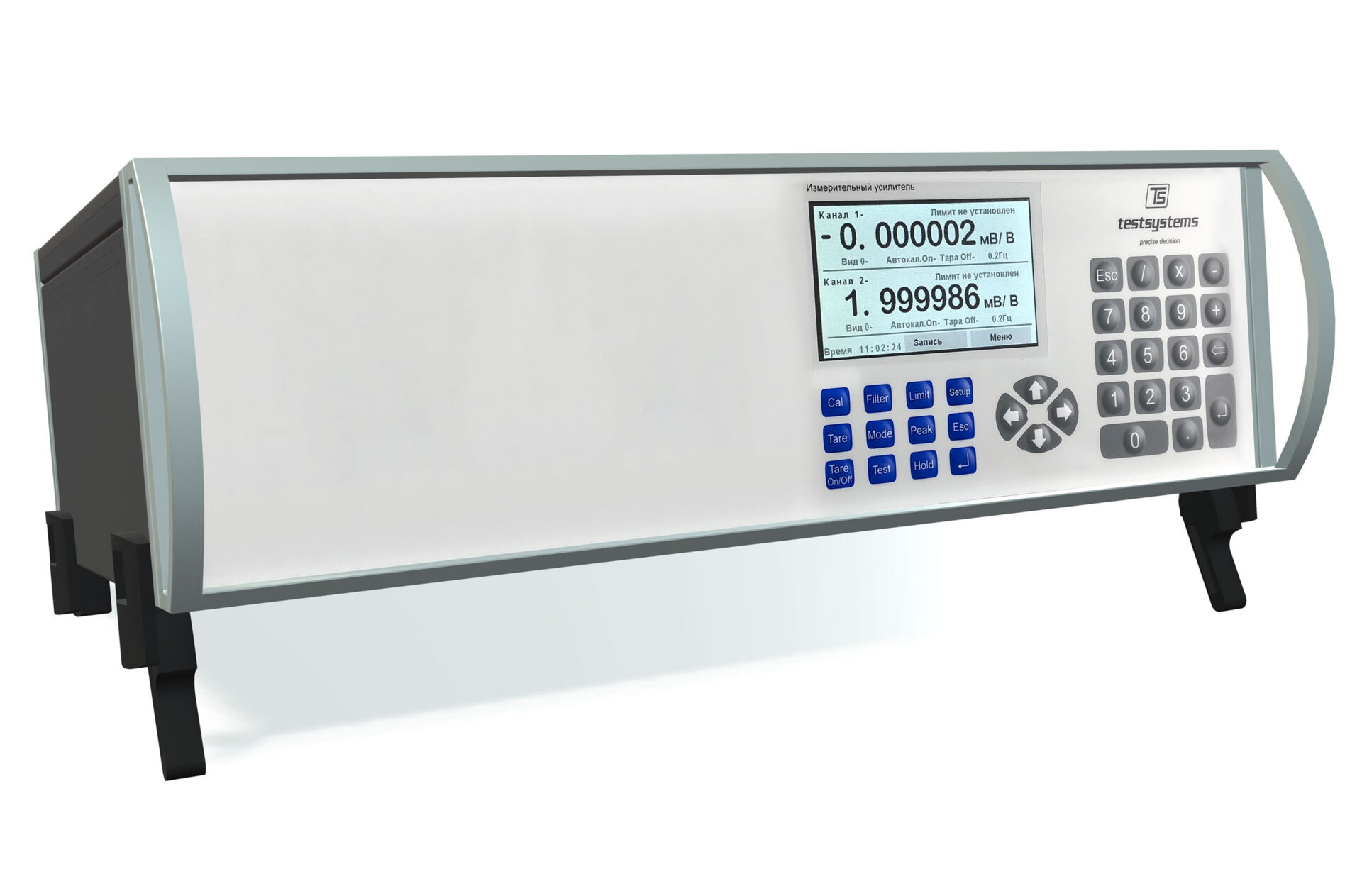

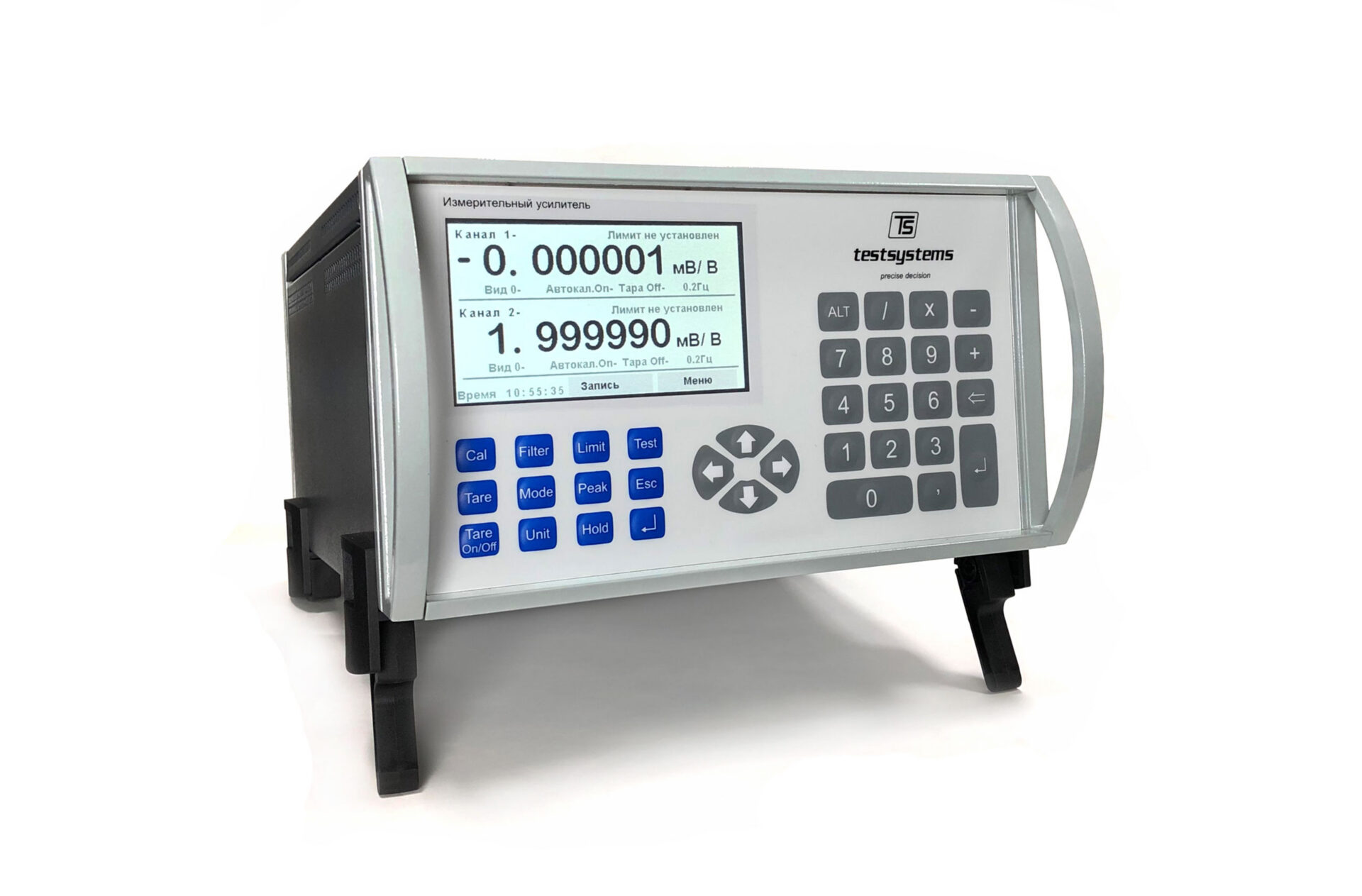

Усилители модификаций ТС 225.1-2, ТС 225.1-6 конструктивно имеют настольное исполнение в виде базового блока, на лицевой панели которого расположены цифровой дисплей и функциональные клавиши, предназначенные для ввода значений и выбора специальных функций при измерениях. На задней панели установлены рaзъемы для подключения измерительных датчиков, питания и интерфейсные разъемы RS2З2, опционально USB и Ethernet.

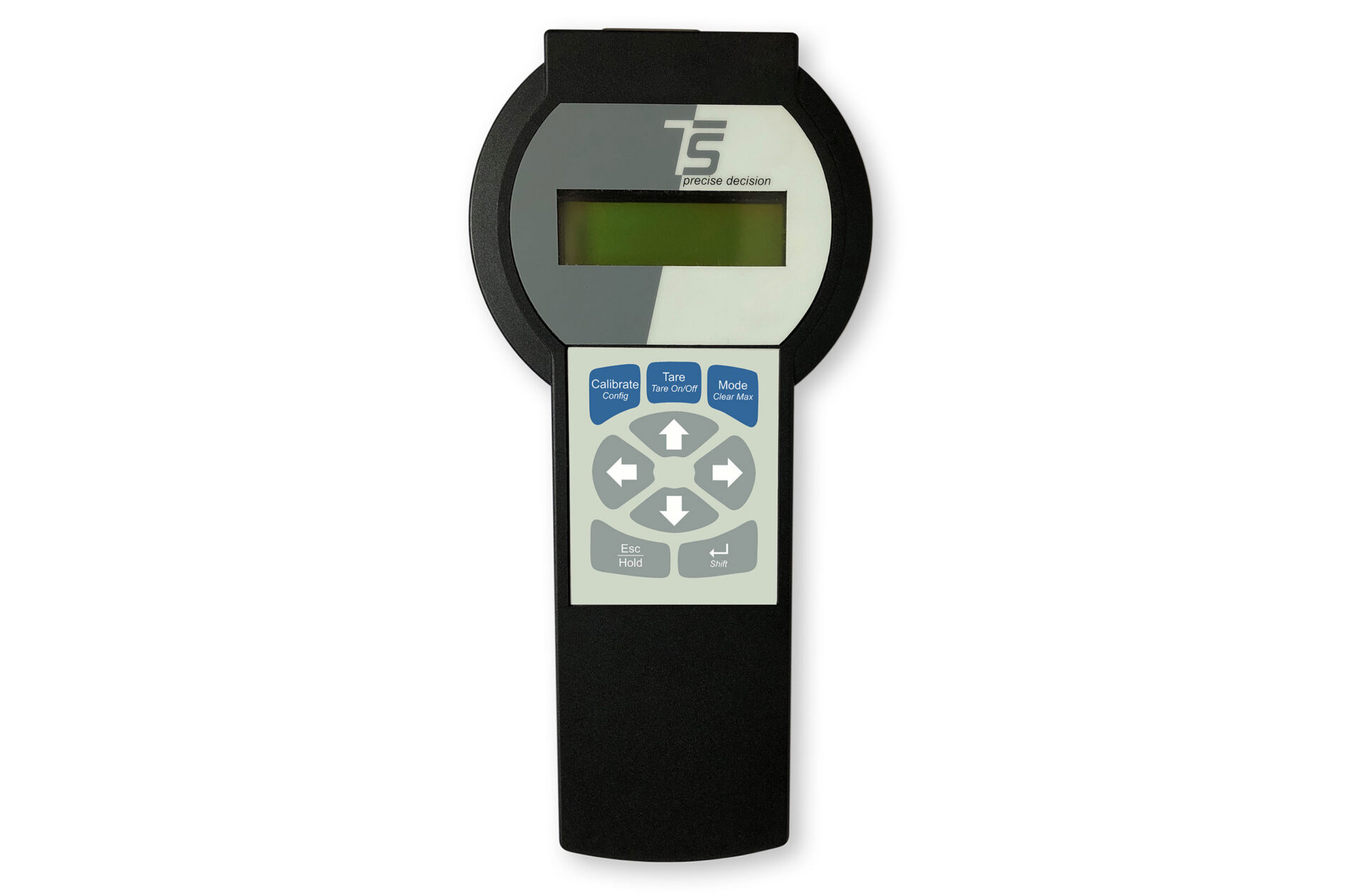

Усилители модификаций ТС 225.2, ТС 225.З конструктивно выполнены в виде портативных приборов в пластмассовом корпyсе. На лицевой панели усилителей размещены цифровой дисплей и функциональные клавиши, на торцевой поверхности установлены рaзъемы для подключения измерительных датчиков, питания и интерфейсный разъём RS232.
Управление усилителями осуществляется при помощи функциональных клавиш.

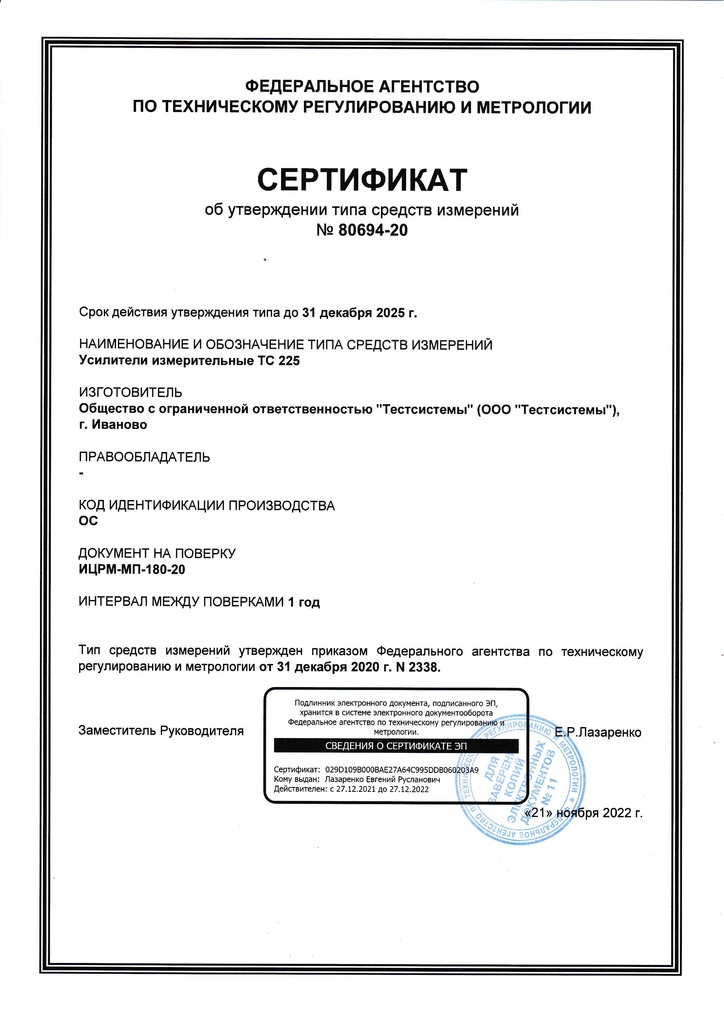

Все усилители серии «ТС 225» внесены в ГосРеестр средств измерений. Свидетельство об утверждении типа средств измерений.
Программное обеспечение
Усилители функционируют под управлением встроенного программного обеспечения (далее — ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
- Усилитель;
- Комплект документации на бумажном и/или жестком СD носителе:
- руководство по эксплуатации на оборудование;
- инструкция оператору;
- свидетельство о первичной поверке средств измерений, выданное Ивановским ЦСМ, сроком действия 1 год;
- сертификат об утверждении типа средств измерений;
- методика поверки.
