Испытания на выдавливание по Эриксену

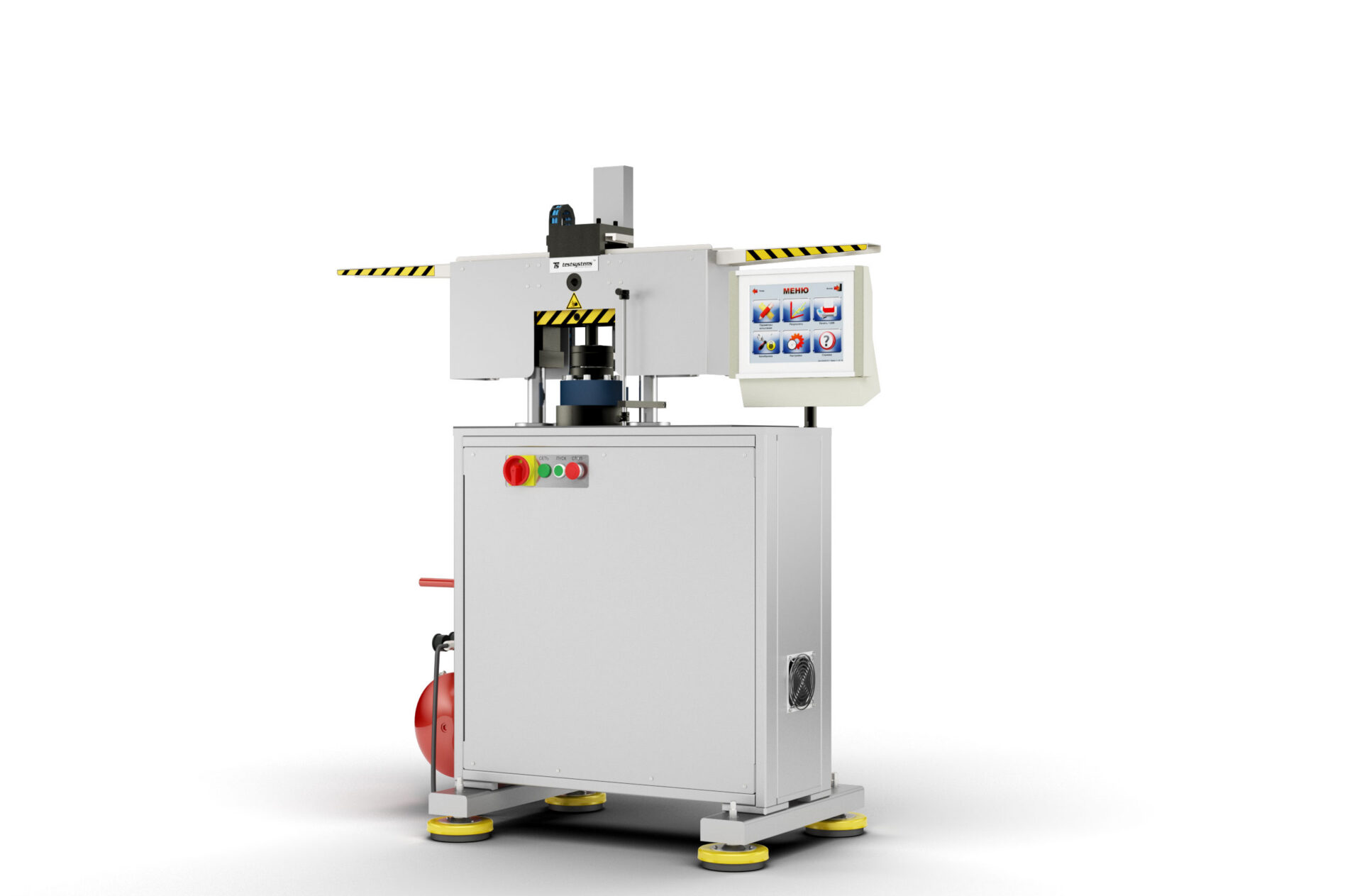

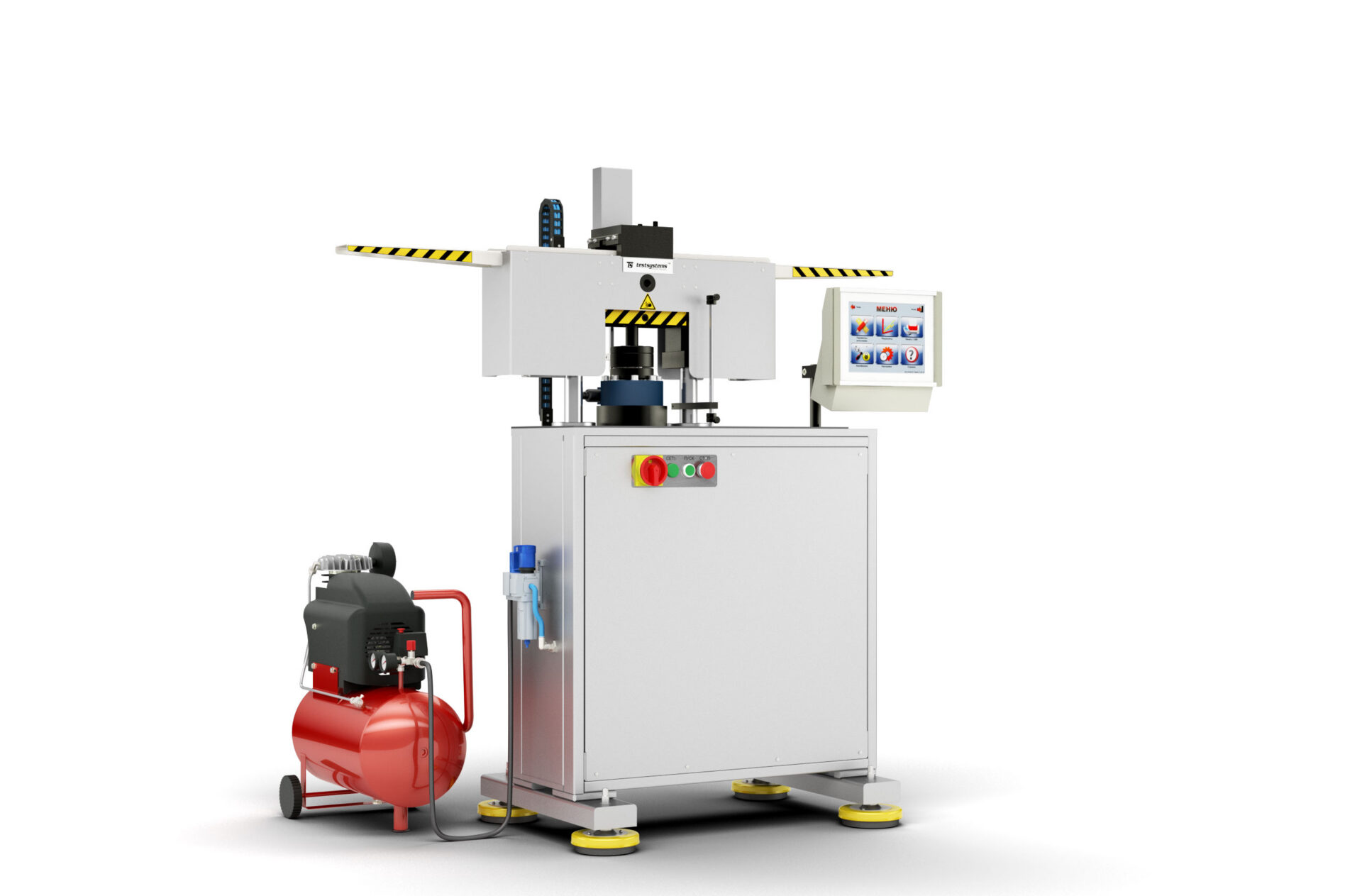

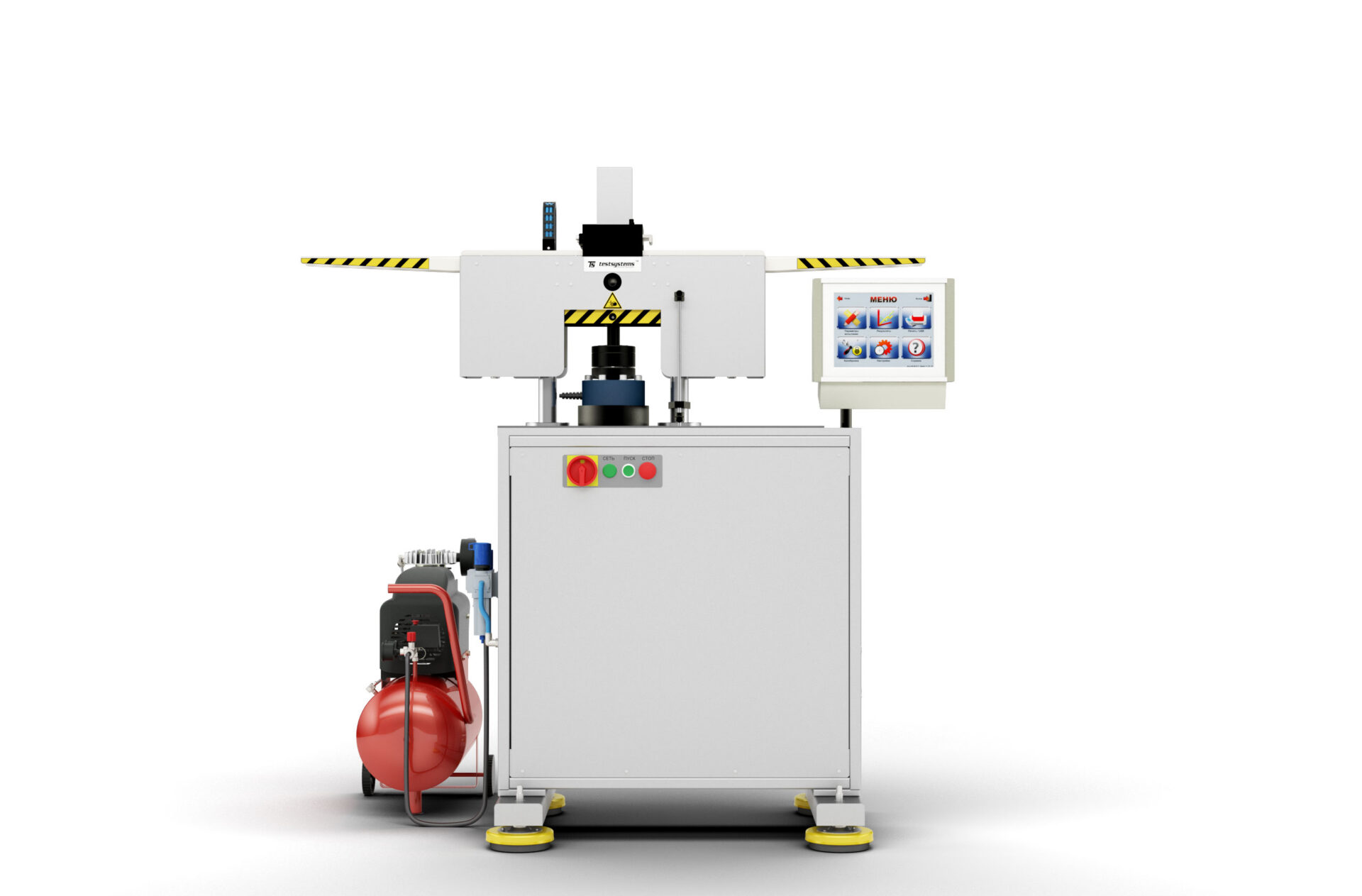

Машина предназначена для испытания на выдавливание по Эриксену (ГОСТ 10510-80) листов и лент толщиной от 0,1 до 2 мм при температуре 20+15-10 . Метод заключается во вдавливании сферического пуансона в образец, зажатый под действием усилия прижима между матрицей и прижатым кольцом, до начала образования на выдавливаемой лунке сквозной трещины и определения глубины лунки.
Машина предназначена для испытания на выдавливание по Эриксену (ГОСТ 10510-80) листов и лент толщиной от 0,1 до 2 мм при температуре 20+15-10 . Метод заключается во вдавливании сферического пуансона в образец, зажатый под действием усилия прижима между матрицей и прижатым кольцом, до начала образования на выдавливаемой лунке сквозной трещины и определения глубины лунки.
| Наименование характеристики | Значение |
|---|---|
| Количество испытательных зон | 1 |
| Номинальная нагрузка, кН | 100, высокоточный независимый силоизмерительный тензорезисторный датчик |
| Пределы допускаемой погрешности машины при измерении нагрузки: В диапазоне менее 4 кН В диапазоне от 4 кН до 100 кН | ± 40Н ±1 |
| Полный рабочий ход траверсы при испытании (глубина вдавливания), мм | 20 |
| Полный рабочий ход траверсы (без датчиков и приспособлений), мм | 220 |
| Скорость перемещения активного захвата, мм/мин | 0,01 - 80 |
| Погрешность измеретеля перемещения Пуансона, мм: | ±0,1 |
| Цена деления наименьшего разряда измерителя при измерении перемещения подвижной траверсы, мм | 0,0001 |
| Предел допускаемой погрешности измерения перемещения подвижной траверсы, мм | 0,01 |
| Габаритные размеры, ВхШхГ, не более, мм | 1600х1050х350 |
| Масса, кг | 1600х1050х350 |
| Масса, кг | 280 |
| Напряжение питания | 220В, 50Гц |
| Потребляемая мощность | 0,75 |
Пульт оператора
- цветной сенсорный дисплей пульта оператора с разрешением экрана 800*600точек
- энергонезависимая память с питанием от литиевого элемента и часами реального времени
- наличие USB-порта
- разрешение по нагрузке ± 999 999 разрядов
- разрешение по перемещению ± 999 999 разрядов;
- разрешение по деформации ± 999 999 разрядов;
- вывод протокола испытания на лазерный принтер;
- возможность подключения электронных измерительных приборов;
- автоматическое обнуление;
- сохранение и архивирование протоколов испытаний;
- программное обеспечение — программный пакет для испытания металлов на выдавливание листов и лент по Эриксену (ГОСТ 10510-84) и испытания на осадку (ГОСТ 8817-84) — TestProf-I™;
- определение текущего и максимального значения нагрузки, действующей на образец, и соответствующего ей значения перемещения подвижной траверсы;
- проведение испытаний до разрушения образца, заданного значения нагрузки, перемещения, расчет деформации по перемещению подвижной траверсы, предел текучести при растяжении, относительное удлинение при разрыве;
- программирование параметров испытаний образцов в диалоговом режиме;
- цифровая настройка всех датчиков;
- автоматический режим проведения испытаний;
- автоматическая цифровая защита от перегрузки и аварийных ситуаций.
Результаты испытаний выводятся на ЖК — графический дисплей блока в виде протокола испытаний, таблиц и графиков (в координатах «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение — Время», «Нагрузка – Деформация», «Деформация — Время»).
Имеется возможность выбирать любой масштаб, фрагмент диаграммы, а так же печать с миллиметровой сеткой в масштабе 1:50 в реальном времени.
