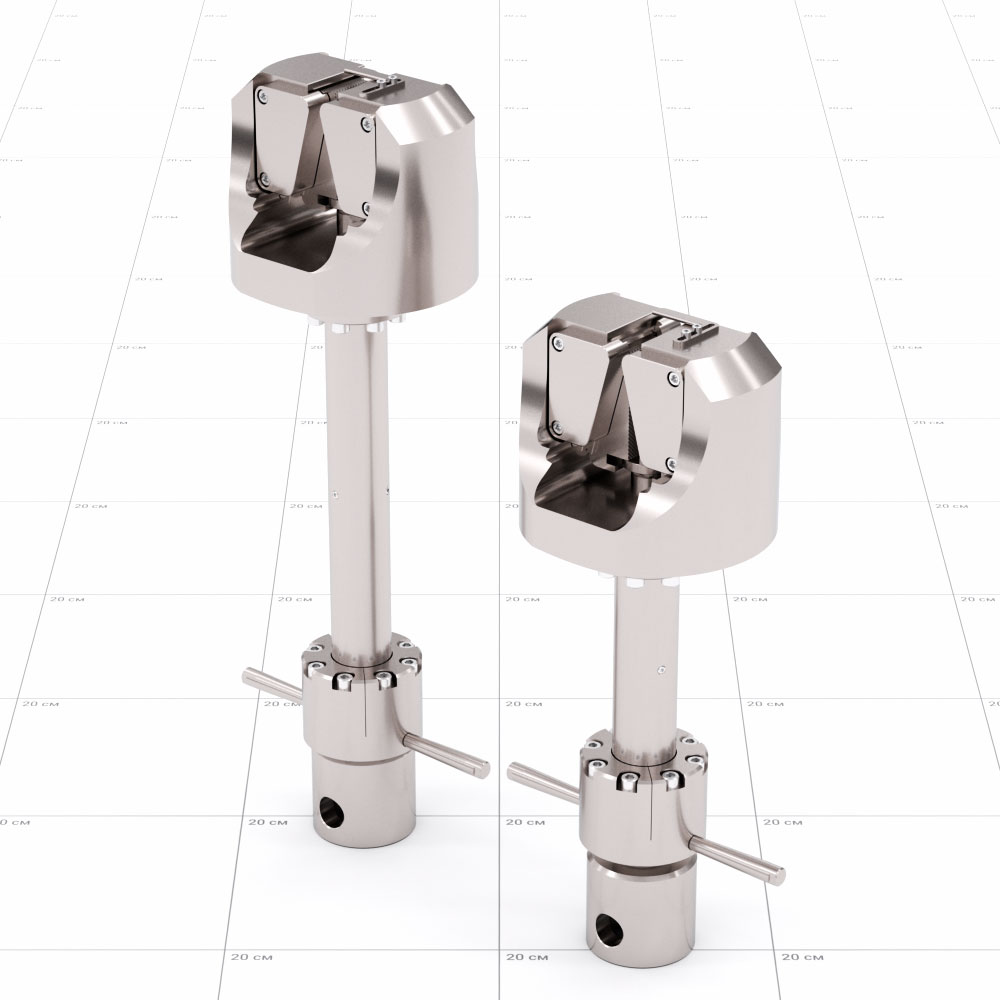

Захваты клиновые с винтовым приводом 50 кН
Захваты предназначены для закрепления и удержания образцов из композиционных материалов при испытании на растяжение с нагрузкой до 50 кН.
Захваты могут быть использованы для закрепления образцов из других материалов в пределах технических возможностей захватов.
Захваты предназначены для работы в термокриокамере, а также при комнатных температурах.
Захваты предназначены для закрепления и удержания образцов из композиционных материалов при испытании на растяжение с нагрузкой до 50 кН.
Захваты могут быть использованы для закрепления образцов из других материалов в пределах технических возможностей захватов.
Захваты предназначены для работы в термокриокамере, а также при комнатных температурах.
| Обозначение | Наименование | Кол-во |
|---|---|---|
| 8.0101-1.00.00 | Комплект захватов клиновых 8.0101-1, в том числе: | |
| 8.0101-1.01.00 | Захват неподвижный | 1 |
| 8.0101-1.02.00 | Захват подвижный | 1 |
| 8.0101-1.01.13 | Губка «0…6» (в захвате) | 4 |
| Комплект принадлежностей: | ||
| ГОСТ 2839-80 | Ключ 7811-0002 Х9 (S7) | 1 |
| ГОСТ 2839-80 | Ключ 7811-0022 Х9 (S14/17) | 1 |
| ГОСТ 11737-93 | Ключ 7812-0374 Х9 (S5) | 1 |
| ГОСТ 11737-93 | Ключ 7812-0375 Х9 (S6) | 1 |
| Комплект сменных частей: | ||
| 8.0101-1.01.16 | Губка «4…10» | 4 |
| Эксплаутуционная документация | ||
| 8.0101-1.00.00 ПС | Комплект захватов клиновых с винтовым приводом 8.0101-1. Паспорт | 1 экз. |
Технические характеристики
Наибольшая предельная нагрузка, кН: 50
Толщина образцов, мм: 0,2 — 12
Присоединительные размеры, не более, мм:
- внутренний диаметр оправки: Ø50
- диаметр пальца: Ø25
Масса, не более, кг: 42
Габаритные размеры (без ручек), не более, мм
- неподвижного захвата: Ø170 х 120 х 500
- подвижного захвата: Ø170 х 120 х 630
- диаметр окружности, описанной ручками: Ø250
