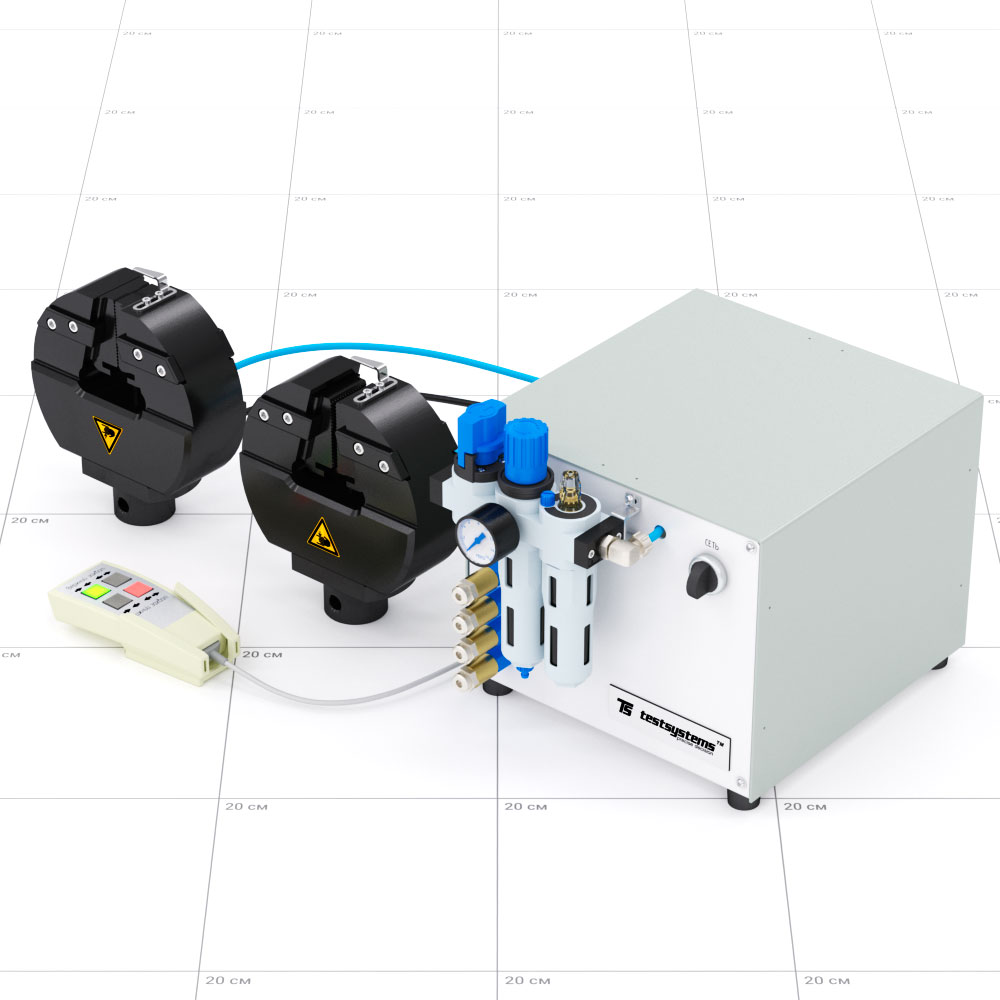

Захваты клиновые с пневмоприводом 50 кН
Захваты предназначены для закрепления и удержания плоских или цилиндрических образцов из металлов, включая термообработанные, проволоки, прутков круглого, шестигранного и квадратного сечений из металлов, пластмасс, включая углепластики, и других материалов в пределах технических возможностей захватов при испытании на растяжение при температуре от плюс 10 до плюс 35ºС и относительной влажности до 80%.
Захваты комплектуются сменными губками в зависимости от вида и материала испытываемых образцов.
Захваты предназначены для закрепления и удержания плоских или цилиндрических образцов из металлов, включая термообработанные, проволоки, прутков круглого, шестигранного и квадратного сечений из металлов, пластмасс, включая углепластики, и других материалов в пределах технических возможностей захватов при испытании на растяжение при температуре от плюс 10 до плюс 35ºС и относительной влажности до 80%.
Захваты комплектуются сменными губками в зависимости от вида и материала испытываемых образцов.
| Обозначение | Наименование | Кол-во |
|---|---|---|
| 8.0103-1.00.00 | Комплект захватов клиновых с пневмоприводом 8.0103-1, в том числе: | |
| 8.0103-1.01.00 | Захват пневматический | 2 |
| БП-5М.000.000 | Пневмоблок | 1 |
| Пульт управления | 1 | |
| Шланг PUN-H-6x1-BL 1,5 м. с быстроразъемной розеткой KD3-СК-4 и быстроразъемным штекером KS3-СК-4 | 1 | |
| Шланг PUN-H-6x1-SW 1,5 м. с быстроразъемной розеткой KD3-СК-4 и быстроразъемным штекером KS3-СК-4 | 1 | |
| Шланг PUN-H-6x1-BL 2 м. с быстроразъемной розеткой KD3-СК-4 и быстроразъемным штекером KS3-СК-4 | 1 | |
| Шланг PUN-H-6x1-SW 2 м. с быстроразъемной розеткой KD3-СК-4 и быстроразъемным штекером KS3-СК-4 | 1 | |
| Масло специальное OFSW-32 (FESTO при заказе № 152811) | 1 л | |
| Принадлежности: | ||
| СТП 003.003-1* | Палец | 2 |
| Сменные части: | ||
| ЗК-50.000.003 | Губка «0…6» | 4 |
| ЗК-50.000.010 | Губка «6…10» | 1 |
| ЗК-50.000.001 | Губка «ø5…8» | 1 экз. |
| ЗК-50.000.002 | Губка «ø8…12» | 4 |
| Эксплуатационная документация: | ||
| 8.0103-1.00.00 ПС | Комплект захватов клиновых с пневмоприводом 8.0103-1. Паспорт | 1 экз. |
Технические характеристики
Наибольшая предельная нагрузка, кН: 50
Толщина плоских образцов (ГОСТ 1497 и ГОСТ 11701), мм: 0,2 — 10
Диаметры цилиндрических образцов, мм: 3 — 8
Рабочий размер губок захватов, Ш х В, мм: 40 х 54
Максимальный диаметр головки образца (тип 6 и 7 по ГОСТ 1497), мм: 12
Диаметр испытываемой проволоки (в т. ч. углеродистой) и прутков шестигранного полного профиля, мм: 0,8 — 12
Площадь поперечного сечения прутков круглого, шестигранного и квадратного полного профиля, не более, мм2: 120
Питающее напряжение: ~230В±10%, 50 Гц
Давление сжатого воздуха 10-го класса загрязнения по ГОСТ 17433-80, мПа: 0,5 — 1,0
Потребляемая мощность, не более, кВт: 0,1
Габаритные размеры, не более, мм:
- одного захвата: 180х118х211
- пневмоблока: 266х428х274
- пульта управления: 62х44х140
Масса, не более, кг:
- комплекта захватов: 23
- пневмоблока: 18,5
- пульта управления: 0,26
